你是否好奇芯片中的CP測試到底是什么呢？其實就是晶圓測試，也被形象地稱為“Chip Probing”。在芯片制作這場精密的舞蹈中，測試是其中重要的一環，它巧妙地位于晶圓制造和封裝之間，針對整片晶圓中的每一個Die進行細致入微的測試。

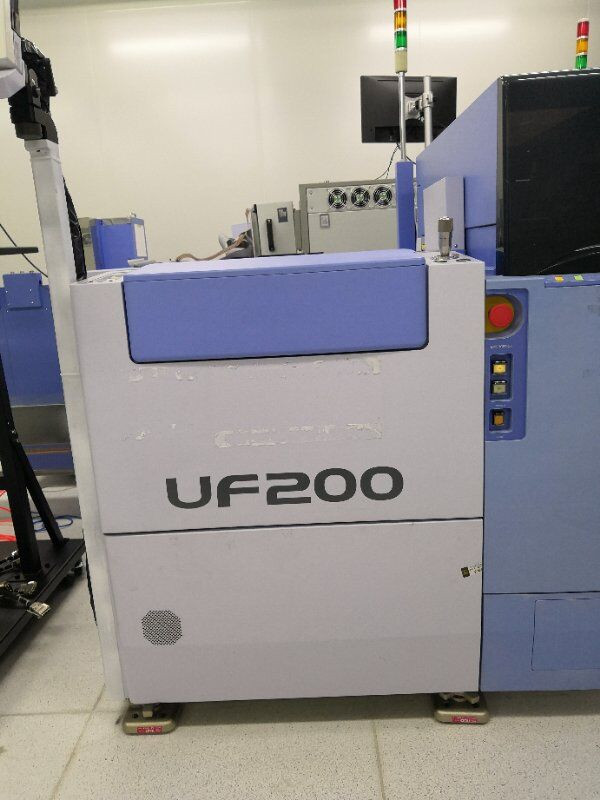

       想象一下，晶圓制作完成后，成千上萬的裸DIE（未封裝的芯片）像是小小的島嶼，規則地分布在整個Wafer上。此時，它們尚未被封裝，裸露在外的芯片管腳如同等待探索的未知領域。而CP測試，就是通過探針與測試機臺的巧妙連接，對這些芯片進行深入的探索與測試。

       二、為何如此重要？

       你可能會問，為什么要進行這樣的測試呢？答案很簡單，因?yàn)樵谛酒庋b階段，有些管腳會被封裝在芯片內部，使得封裝后的測試變得困難重重。因此，在Wafer階段進行CP測試是明智的選擇。

       CP測試的目的，就是在封裝前將這些潛在的殘次品一一揪出，避免它們混入良品中。這樣，我們不僅可以確保封裝后的芯片性能得到全面測試，還能優化生產流程，簡化步驟，提高出廠的良品率，從而降低后續封裝測試的成本。這是一場對質量的嚴格把控，也是對消費者負責任的體現。
