CP測試對電子產品的加工有哪些作用?
所屬類別:2020-05-29 閱讀:1714次
如今在測試儀器的設計和應用中,設計到了不同的生產領域,結合產品的檢測要求和標準,專業機構對該遺體進行了合理化的設計,并解決了以往儀器檢測誤差大的問題,因此在CP測試的過程中能夠發揮出明顯的優勢,并且逐步的提高了檢測的效率和精準度,并且逐步實現對新科技的挑戰,解決了生產應用中的許多問題。

由于在芯片的生產制造和應用時,會受到許多不同因素的影響而導致產品的缺陷,并且出現的缺陷問題和故障有不同的方面,其中涉及到相關產品出現漏電的問題,這在產品的檢測中也是要考慮的實際情況,對于一般的產品測試可以達到理想的要求,目前的CP測試已經逐步走向新型產品的應用,所以在該項設施的開發和技術應用中,需要跨越許多實際性的問題和局限性,通過技術的優勢來對問題進行有效的突破。
在以往的芯片產品加工中,原有的檢測方法會對產品造成一定的使用影響,由于檢測裝置的設計結構不同,在對芯片檢測后會出現不同的問題,所以對CP測試進行了不斷的科技改進,在新的檢測方法和設施的使用中,解決了對芯片檢測時產生的不良影響,減少了芯片在使用過程中的質量問題,并提高了芯片的信息傳輸速度。
專業廠家在對芯片的設計和開發時,設計應用到了許多不同的原材料,這樣對于CP測試也提出了更高的要求和標準,通過對新型儀器裝置的設計和改進,提高了實際應用的限流值,這樣可以減少檢測過程中對產品的損壞,有效地保障了在檢測中的可靠性和時效性。
相關產品:

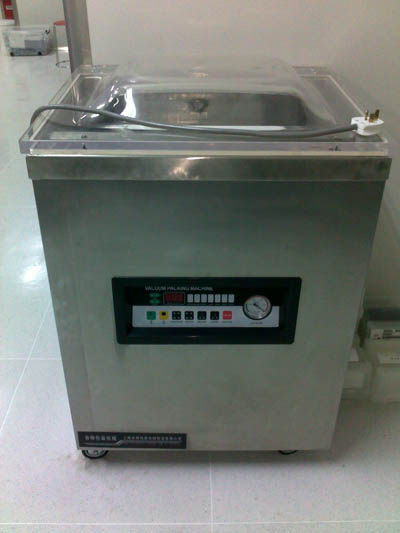

![]() 圓片測試真空包裝機 |
